产品简介：

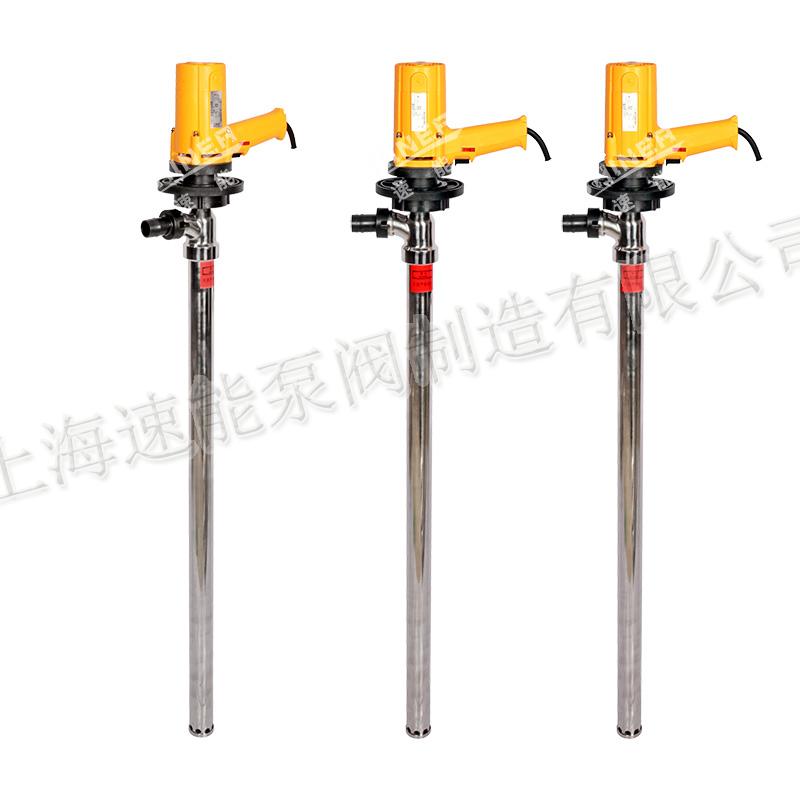

SB-1电动油桶泵概述:

SB-1电动油桶泵采用便携式单相高速普通电机驱动，泵管材质采用SS304不锈钢，泵轴材质不锈钢316，泵叶轮和出口节采用高强度工程塑料RPP。SB-1油桶泵具有很好的耐腐蚀性能和便捷的使用操作性。由于叶轮和出口节的材质，并不适用于溶剂类液体的抽送。

注：客户在选型同时可事先咨询上海速能公司，可以得到准确的答案。

SB-1电动油桶泵参数：

1.流量：SB-1油桶泵最大流量可以达到130L/Min左右，但实际输送流量将受液体比重、粘度、输出管阻力以及其他因素的影响。

2.扬程：SB-1桶泵扬程默认为7.5米，实际使用扬程会受到输送流量控制、介质比重以及介质粘度的影响，最高扬程可以达到10米以上。

3.功率：SB-1油桶泵配备单相1.1KW高速电机。

4.流体粘度：最高粘度值为50cps，当输送有粘度液体时，SB-1油桶泵的输送流量和扬程都会有所下降，当流体粘度超过额定值时，电机有过载的危险，严重时会烧毁电机。

5.使用温度：①电机使用温度：-25-40℃。②SB-1泵最高使用温度：110℃。

6.重量：SB-1整泵7.8Kg。

7.电动马达使用环境温度：-25-40℃

适用范围：



SB-1电动油桶泵适用范围：

    SB-1型电动油桶泵可抽送非溶剂类的液体介质，诸如盐、油品、饮料等介质，广泛用于医药、食品、化工厂、石油企业、染料厂、环保处理、水处理等企业部门，是输送汽油、煤油、柴油、轻质燃油等介质的理想工具。



SB-1电动油桶泵参数

产品 流量 流量 扬程 转速 功率 进口 出口 泵管 叶轮和接口 重量
型号 m3/h L/min m r/min Kw mm mm 材质 材质 Kg
SB-1 7.8 130 7.5 10000 1.1 50 25 不锈钢SS304 工程 塑料 8
SB-1-1 7.8 130 7 10000 0.88 50 25 不锈钢SS304 工程 塑料 7.5
SB-1-2 7.8 130 7.5 10000 1.1 50 25 不锈钢SS304 不锈钢SS304 8
SB-1-3 7.8 130 7 10000 0.88 50 25 不锈钢SS304 不锈钢SS304 7.8
SB-2 7.8 130 7.5 10000 1.1 50 25 铝合金无缝 工程 塑料 5.5
SB-2-1 7.8 130 7 10000 0.88 50 25 铝合金无缝 工程 塑料 5.3
SB-3 9 150 10 12000 0.88 防爆 50 25 不锈钢SS304 工程 塑料 9
SB-3-RPP 9 150 10 12000 0.88 防爆 50 25/20 增强聚丙烯 工程 塑料 8
SB-3-PVC 9 150 10 12000 0.88 防爆 50 25/20 增强聚丙烯 工程 塑料 8
SB-3-1 9 150 10 12000 0.88 防爆 50 25 不锈钢SS304 不锈钢SS304 9.5
SB-4 9 150 10 12000 0.88 防爆 50 25 铝合金无缝 工程 塑料 7.5
SB-6 6 100 7 8000 0.55 41 25 不锈钢SS304 不锈钢SS304 5.7
SB-7 6 100 7 8000 0.55 41 25 不锈钢SS304 工程 塑料 5.5
SB-8 6 100 7 8000 0.55 41 25 铝合金无缝 工程 塑料 3.8
SB-9 1-6 20-100 3-7 300-10000 0.72 调速 46 25 铝合金 工程 塑料 3.5
SB-10 1-6 20-100 3-7 300-10000 0.72 调速 41 25 铝合金 工程 塑料 3.8
SB-11 1-6 20-100 3-7 300-10000 0.72 调速 41 25 不锈钢SS304 不锈钢SS304 5.5
SB-12 1-6 20-100 3-7 300-10000 0.72 调速 41 25 PVC或RPP 工程 塑料 3.7

结构说明：

油桶泵结构图
产品配件
1、泵头三通 9、锁紧手轮/锁紧螺母 17、过滤网罩
2、电缆（电源） 10、锁紧出口 18、电机下端盖
3、开关（拉杆开关/按钮开关） 11、泵外管 19、自润滑轴套
4、防爆电机/普通电机 12、泵小管 20、电机上端盖
5、联轴器 13、主轴 21、产品铭牌
6、短轴 14、三角支架 22、危险警告标示
7、深沟轴承 15、小骨架密封圈
8、骨架密封圈 16、叶轮

注意事项：

SB-1电动油桶泵型号意义：

SB-1：配普通高速电机的电动油桶泵（泵管和泵轴等主要零部件是SS304和316不锈钢材质，出口节和泵叶轮RPP工程塑料材质）配以1.1KW单相专用电机。

SB-1电动油桶泵注意事项

　　1.全新或长期搁置不用的电动抽液泵，开箱后550伏兆欧表测量所有带电零件与可能触及的金属零件之间绝缘电阻，在接近工作温度时应不低于7兆欧。

　　2.经常检查维修，电动抽液泵应经常检查、维护，需检查电源线：内接线、插头、开关是否良好，绝缘电阻是否正常，刷尾座是否松动，换向器与电刷接触是否良好，电枢绕组或定子绕组是否有短路，断路等现象，轴承及转动零件是否有损坏等等。

　　3.检查电源电压是否与额定电压相符，不能在超过或低于额定电压10%的电源上使用。

　　4.使用SB-1电动油桶泵时，切勿有损电线，避免水、油进入电机、开关、电器等部位。

　　5.普通电机型禁止在含有易燃和腐蚀性气体条件下工作，以保证安全生产及各电气元件的正常工作。

故障与排除

故障 产生原因 排除方法
1、抽液泵接电后电机不运转 1. 电源断了 1. 修复电源
2.开关接触点烧坏 2.修理或更换开关
3.电刷磨损成不能复位 3.更换电刷或调整回位
4.电枢或（定子）线烧坏 4.调换电柜中定子线圈
5.定子线?断路 5.如断在出线处可焊后使用，否则而重绕。
2.抽液泵接电后发生不正常的声响并且不旋转或转得很慢 1.开关接触点烧坏 1.修理或更换开关
2.机械部分卡住 2.检查机械部分
3.进水管处有杂物 3.清理杂物
4.电枢少量短路或断路 4.修理或更换电枢
5.电源电压低 5.调正电源电压
3.换向器上产生坏损或大火花 1.电枢短路式断路 1.修理电枢
2.换向器表面不光洁 2.清除杂物及使换向器表面光洁
4.电机旋转而转轴不转 1.联轴器（万向节）损坏 1.调换联轴器（万向节）
2.转轴螺纹处折断 2.调换转轴或短轴
