SB-3防爆油桶泵_厂家_价格_型号_结构_规格_原理

产品简介：

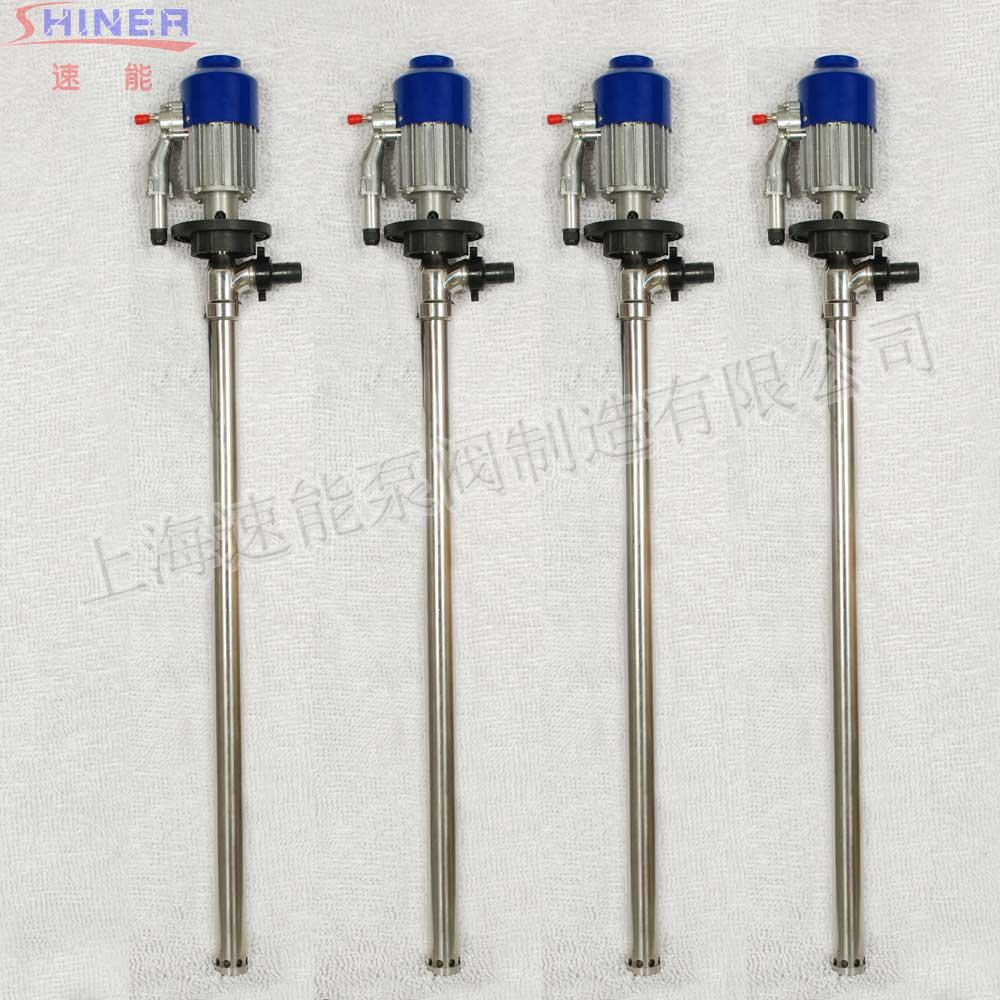

　　SB-3防爆油桶泵可以直接插入物料桶中抽取桶中液体。可输送各种油料、带一般腐蚀性化学药水、其他液体。SB-3防爆油桶泵根据所输送的液体性质，泵体沾湿部分材料选用不锈钢组成。 SB-3防爆油桶泵的每一个部件，均由上海速能精心制造，并经过严格筛选和质量检测，确保了防爆油桶泵整体质量的稳定性。

　　SB-3防爆油桶泵特点及用途

　　SB-3电动防爆油桶泵适用于隔爆能力达，IIB级，引燃温度不低于T4级的易燃易爆作用场所，具有安全可靠，结构合理、工艺先进、高效、维修方便等特点。

　　SB-3防爆油桶泵符合国家GB3836、1-83《爆炸性环境用防爆电气设备通用要求》和GB3836、2-83《爆满炸性环境用防爆电气设备隔型电气设备“D”》和GB3883。1-83《手持式电动工具的安全》的规定。并通过国家煤矿防爆安全产品质量监督检验测试中心严格测试，取得了防爆合格证是易燃晚爆作业场所理想的工具之一。

　　SB-3调速油桶泵使用与维护

　　1、全新或长期搁置不用的电动抽液泵，开箱后用500伏兆欧表测量所有带电零件与可能触及的金属零件之间绝缘电阻，在接近工作温度时应不低于7兆欧。

　　2、使用前，须检查各接线柱是否牢固，接地线必须可靠牢固。

　　3、检查电源电压是否与额定电压相符，不能超过或低于额定电压10%的电源上使用。

　　4、使用SB-3防爆油桶泵时，切勿有损电线，避免水、油进入电机、开关、电器部位。

　　5、禁止在含有易燃和腐蚀性气体条件下工作，以保证安全生产及各电气原件的正常工作。

　　6、使用中如发现有异常杂音时，应立即停机，检查原因，直至设法排除后方可继续使用。

　　7、SB-3防爆油桶泵不宜空运转，使用时吸液完毕立即停泵，因SB-3防爆油桶泵电机空载速可达12000转/分立左右，否则将会磨坏，万向节叶轮，严重时会损坏泵管。

　　8、调换电刷：电刷磨损到不能使用时应立即调换，否则会损坏换向器，严重会烧坏电机。

　　9、SB-3防爆油桶泵应定期检查，不般至少三个月检查一次，经常使用的应每月检修一次，检修时应该全部拆开，消除内部积尘、油污。如果换向器上积碳过多可用酒精擦洗换向器表面。如有损坏零件，应调换相同零件。

　　10、不用时请放置在干燥、清洁没有腐蚀性气体的环境中。

适用范围：

　　SB-3防爆油桶泵是一种新型油类输送机具，广泛适用于各个事业厂矿单位输送和抽吸各种油料、如柴油、煤油、机油等。SB-3防爆油桶泵结构紧凑、性能稳定、操作简单、只要将泵体插入油桶，打开电源开关即可将桶内油料吸出来，方便省力、效率高，SB-3防爆油桶泵配有防爆电动机。

　　SB-3防爆油桶泵可输送酸、碱、盐、油品、饮料等介质，广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等部门。同时适用于中小型油田、油库、炼油厂、加油站、农机站、企事业单位、车队、车辆船舶等输送汽油、煤油、柴油、轻质燃油的理想工具。

　　SB-3防爆油桶泵适用于工矿企业、油品商店、化工试剂添加、油库等场所输送一般化学酸碱液体、油类产品液体等。该泵外形美观、重量轻、操作简单广受用户好评，是替代进口同规格电动油桶泵的理想产品。

SB-3防爆油桶泵参数

产品	流量	流量	扬程	转速	功率	进口	出口	泵管	叶轮和接口	重量
型号	m3/h	L/min	m	r/min	Kw	mm	mm	材质	材质	Kg
SB-1	7.8	130	7.5	10000	1.1	50	25	不锈钢SS304	工程塑料	8
SB-1-1	7.8	130	7	10000	0.88	50	25	不锈钢SS304	工程塑料	7.5
SB-1-2	7.8	130	7.5	10000	1.1	50	25	不锈钢SS304	不锈钢SS304	8
SB-1-3	7.8	130	7	10000	0.88	50	25	不锈钢SS304	不锈钢SS304	7.8
SB-2	7.8	130	7.5	10000	1.1	50	25	铝合金无缝	工程塑料	5.5
SB-2-1	7.8	130	7	10000	0.88	50	25	铝合金无缝	工程塑料	5.3
SB-3	9	150	10	12000	0.88 防爆	50	25	不锈钢SS304	工程塑料	9
SB-3-RPP	9	150	10	12000	0.88 防爆	50	25/20	增强聚丙烯	工程塑料	8
SB-3-PVC	9	150	10	12000	0.88 防爆	50	25/20	增强聚丙烯	工程塑料	8
SB-3-1	9	150	10	12000	0.88 防爆	50	25	不锈钢SS304	不锈钢SS304	9.5
SB-4	9	150	10	12000	0.88 防爆	50	25	铝合金无缝	工程塑料	7.5
SB-6	6	100	7	8000	0.55	41	25	不锈钢SS304	不锈钢SS304	5.7
SB-7	6	100	7	8000	0.55	41	25	不锈钢SS304	工程塑料	5.5
SB-8	6	100	7	8000	0.55	41	25	铝合金无缝	工程塑料	3.8
SB-9	1-6	20-100	3-7	300-10000	0.72 调速	46	25	铝合金	工程塑料	3.5
SB-10	1-6	20-100	3-7	300-10000	0.72 调速	41	25	铝合金	工程塑料	3.8
SB-11	1-6	20-100	3-7	300-10000	0.72 调速	41	25	不锈钢SS304	不锈钢SS304	5.5
SB-12	1-6	20-100	3-7	300-10000	0.72 调速	41	25	PVC或RPP	工程塑料	3.7

结构说明：


产品配件
1、泵头三通	9、锁紧手轮/锁紧螺母	17、过滤网罩
2、电缆（电源）	10、锁紧出口	18、电机下端盖
3、开关（拉杆开关/按钮开关）	11、泵外管	19、自润滑轴套
4、防爆电机/普通电机	12、泵小管	20、电机上端盖
5、联轴器	13、主轴	21、产品铭牌
6、短轴	14、三角支架	22、危险警告标示
7、深沟轴承	15、小骨架密封圈
8、骨架密封圈	16、叶轮

注意事项：

　　SB-3防爆油桶泵注意事项

　　1.全新或长期搁置不用的防爆油桶泵，开箱后550伏兆欧表测量所有带电零件与可能触及的金属零件之间绝缘电阻，在接近工作温度时应不低于7兆欧。

　　2.经常检查维修，电动抽液泵应经常检查、维护，需检查电源线：内接线、插头、开关是否良好，绝缘电阻是否正常，刷尾座是否松动，换向器与电刷接触是否良好，电枢绕组或定子绕组是否有短路，断路等现象，轴承及转动零件是否有损坏等等。

　　3.检查电源电压是否与额定电压相符，不能在超过或低于额定电压10%的电源上使用。

　　4.使用SB-3防爆油桶泵时，切勿有损电线，避免水、油进入电机、开关、电器等部位。

　　5.普通电机型禁止在含有易燃和腐蚀性气体条件下工作，以保证安全生产及各电气元件的正常工作。

　　6.使用过程中如发现有异常杂音时，应立即停机，检查原因，直至设法排除后方可继续使用。

　　7.SB-3防爆油桶泵不宜空运转，使用时抽液完毕立即停泵，因SB-3防爆油桶泵电机空载转速可达12000转/分左右，否则将会磨坏，万向节叶轮，严重时会损坏泵管。

　　8.调换电刷：电刷磨损到不能使用时应立即调换，否则会损坏换向器，严重时更容易导致烧坏电机。

　　9.SB-3防爆油桶泵应定期检查，一般至少三个月一次，经常使用的应每月检修一次，检修是应该全部拆开，消除内部积尘、油污，如果换向器上积灰过多可用酒精擦洗换向器表面。如有损坏零件，应调换相同零件。

　　10.不用时请放置在干燥、清洁、没有腐蚀性气体的环境中。

SB-3防爆油桶泵故障与排除

故障	产生原因	排除方法
1、抽液泵接电后电机不运转	1. 电源断了	1. 修复电源
	2.开关接触点烧坏	2.修理或更换开关
	3.电刷磨损成不能复位	3.更换电刷或调整回位
	4.电枢或（定子）线烧坏	4.调换电柜中定子线圈
	5.定子线?断路	5.如断在出线处可焊后使用，否则而重绕。
2.抽液泵接电后发生不正常的声响并且不旋转或转得很慢	1.开关接触点烧坏	1.修理或更换开关
	2.机械部分卡住	2.检查机械部分
	3.进水管处有杂物	3.清理杂物
	4.电枢少量短路或断路	4.修理或更换电枢
	5.电源电压低	5.调正电源电压
3.换向器上产生坏损或大火花	1.电枢短路式断路	1.修理电枢
3.换向器上产生坏损或大火花	2.换向器表面不光洁	2.清除杂物及使换向器表面光洁
4.电机旋转而转轴不转	1.联轴器（万向节）损坏	1.调换联轴器（万向节）
4.电机旋转而转轴不转	2.转轴螺纹处折断	2.调换转轴或短轴
